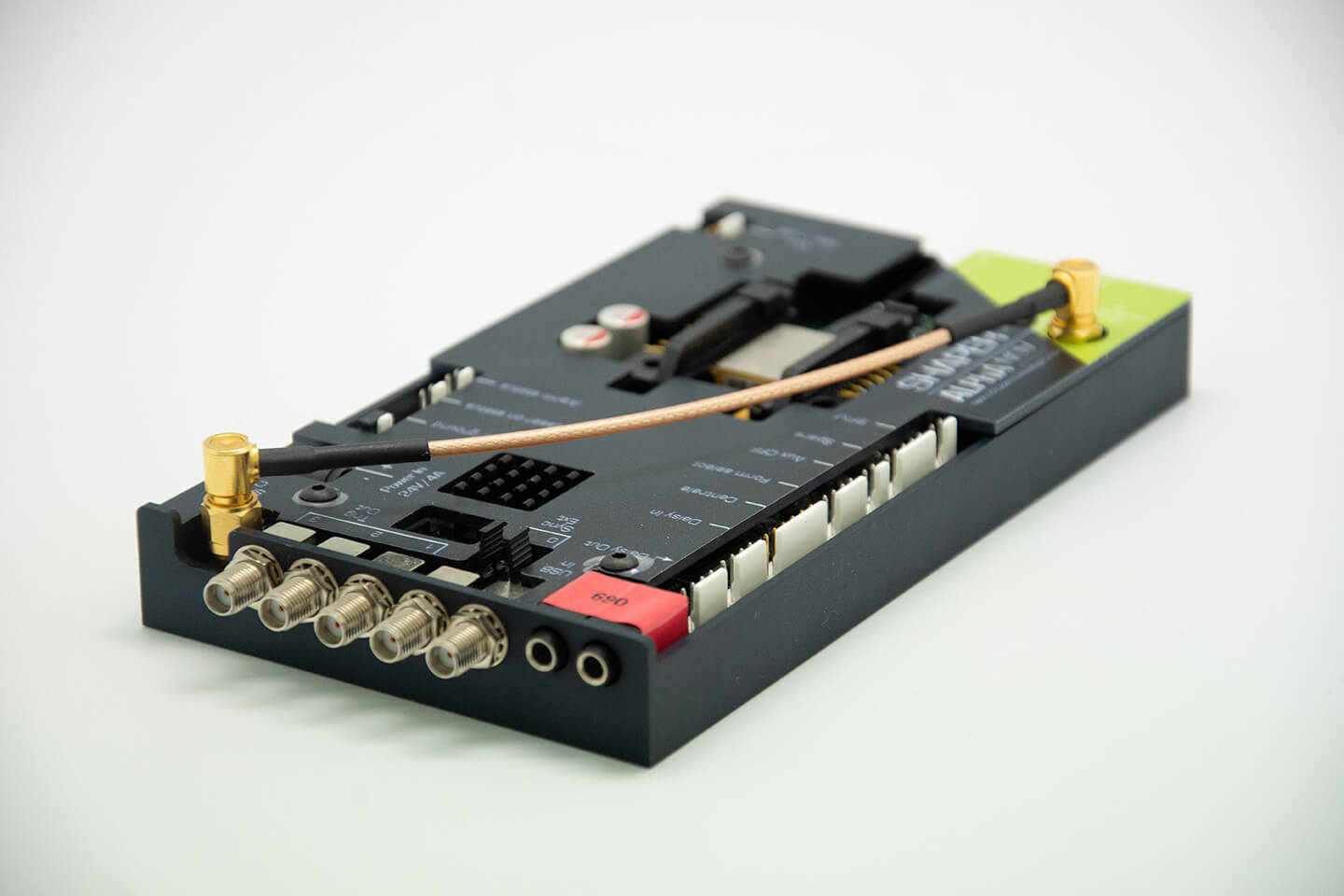

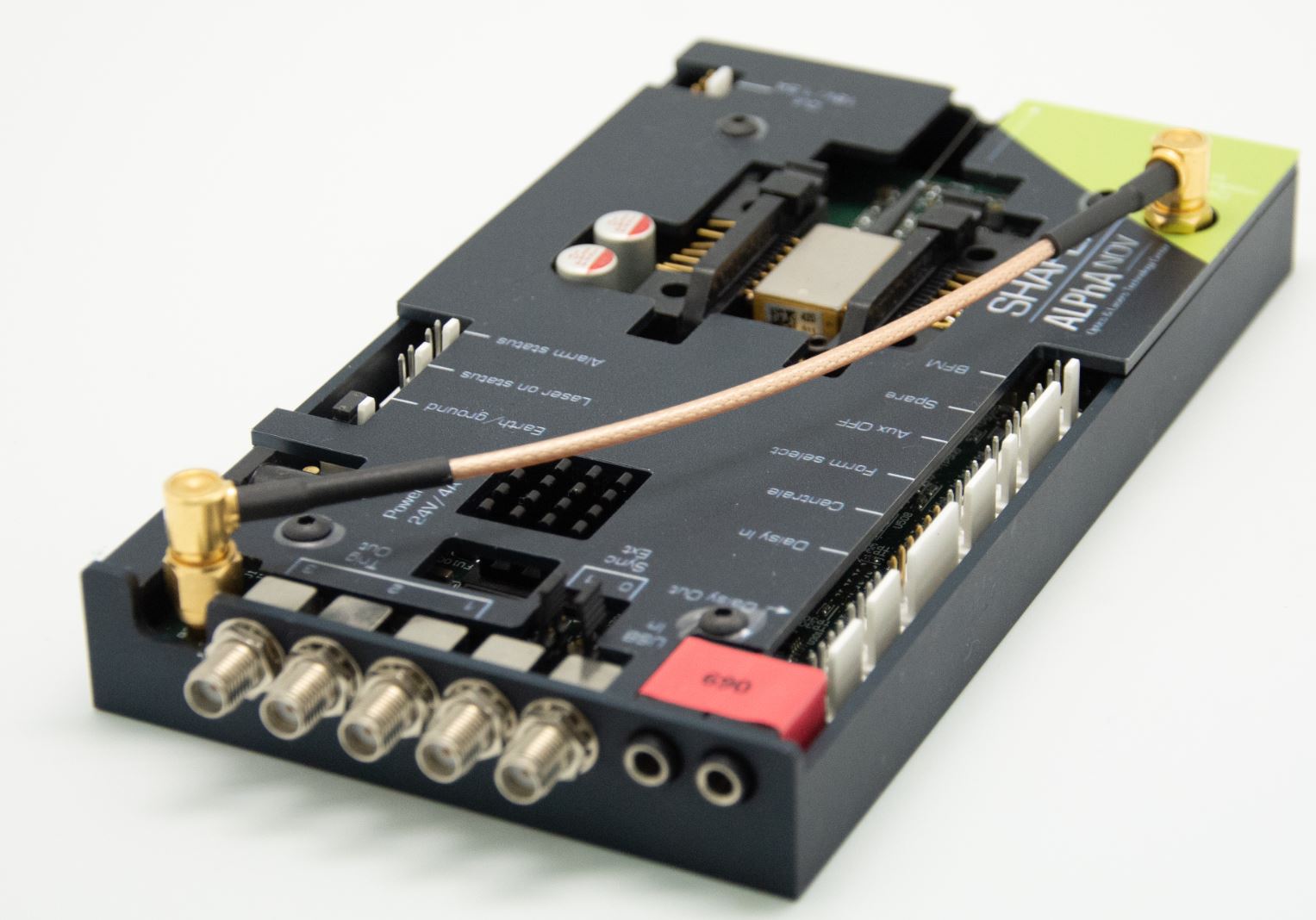

Shaper : driver de diode laser
Ce driver de diode laser en boîtier butterfly avec socket de montage est optimisé pour générer des formes d’impulsions spécifiques avec une résolution temporelle de 500 ps et une dynamique d’intensité de 48 dB.
Ce driver de diode laser, qui inclut également une régulation en température, délivre des impulsions qui sont générées au moyen d’un AWG (générateur d’impulsions arbitraires) interne.
Ce module, particulièrement compact, comprend de nombreuses fonctionnalités dont la suppression du pic de Gain Switch et 3 sorties « pulse delay generator » synchronisées. La modulation directe de diodes forme une alternative intéressante aux autres solutions de modulation fibrées tels que les modulateurs acousto-optiques (AOM) ou les modulateurs électro-optiques (EOM).
Ces produits sont maintenant proposés par Aerodiode,
une nouvelle entreprise spin-off d’ALPhANOV. Le manager produit est disponible pour répondre aux questions techniques et commerciales.
Référence du produit : Shaper
Caractéristiques du produit
- Modulation directe des impulsions laser ns avec n'importe quelle forme
- Courant de sortie 0 à 2 A avec résolution 16 bit / 48 dB / 30 μA
- Support (sockets) de montage de boitier de type "Butterfly"
- Forme d'impulsion définie par l'utilisateur de 500 ps à 8 μs
- Taux de répétition 0-250 MHz
- Contrôleur TEC intégré avec protection contre la surchauffe
- Mode spécial pour la suppression du "gain switch peak" de la diode laser
- Générateur d'impulsions intégré avec déclenchement interne ou à distance
- Interface USB avec logiciel et interface graphique intuitive
Une IHM dédiée permet d’avoir un contrôle complet de toutes les fonctions et de maintenir une sécurité d’utilisation de la diode laser. L’interface USB comprend un ensemble de librairies : Labview VI, DLLs, Hexa, Python etc.
Fiche produit
Ce driver diode laser fonctionne de manière autonome ou en série avec d’autres produits de notre gamme :
- Pilote diode laser impulsionnel
- Pilote diode pour laser à fiber
- Diode laser 808 nm
- Diode laser 976 nm
- Diode laser 1064 nm
- Diode laser 1550 nm
- Modulateur à fibre optique
- Pilote impulsionnel de SOA
- Générateur de délai
- Pulse-picker
L'ensemble de ces modules constitue une plateforme complète vous permettant de développer plus rapidement des systèmes complexes tels que les lasers à fibre.
Spécifications
| Characteristics | Min | Max | |
|---|---|---|---|
| Laser diode pulse shaping (direct modulation) |
Peak current level | 0 | 1.6 A |
| Pulse shaping duration | 500 ps | 8 µs | |
| Pulse shaping timing resolution | - | 500 ps | |
| Pulse shaping current resolution | - | 30 µA | |
| Laser diode pulse shaping (external modulation) |
Original pulse peak current level | 0 | 3.5 A |
| Original pulse timing resolution (delay/pulse-width) | - | 1 ns | |
| EOM/AOM pulse shaping timing resolution | - | 500 ps | |
| Output voltage (factory configuration) | - | 1 V (50 ohm)/ 5 V (high-Z) |
|
| General | Compatibilities & librairies | Win XP/7/10 - DLLs - UART protocol - Hexa - LabVIEW Vls | |
| Interface | USB or UART | ||
Configuration entrées/sorties
Synoptique
Interface IHM
Applications
-
Idéal pour l'intégration OEM
-
Commande de synchronisation laser
-
Application d'impulsions de précision
-
Injection de lasers à fibre ou de lasers de forte énergie
-
Test de diodes LIDAR
Ces produits sont maintenant proposés par AeroDIODE, une nouvelle entreprise spin-off d'ALPhANOV.
