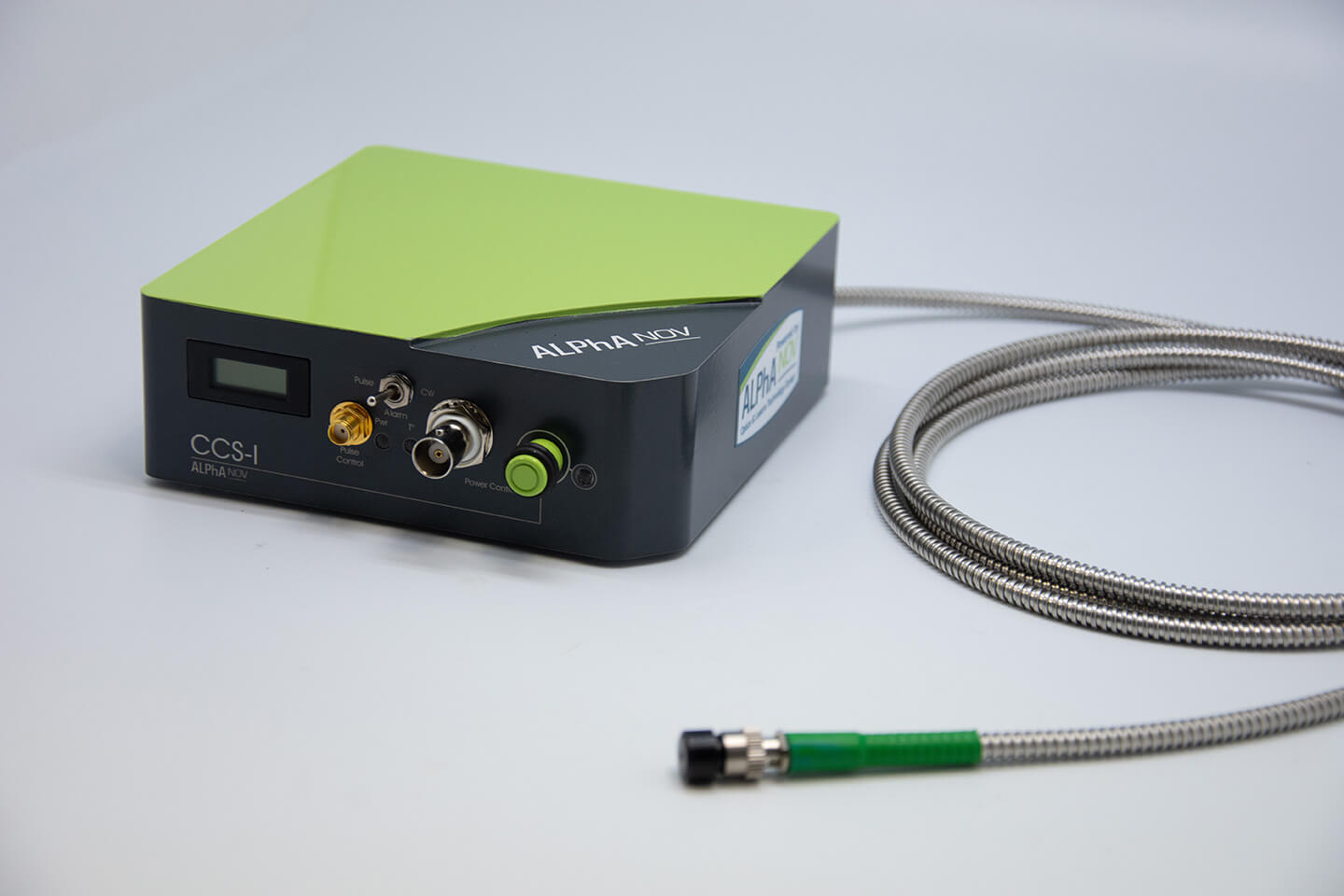

CCSI : module de diode laser autonome
Ce module de diode laser est optimisé pour des performances mono-coup jusqu'au continu avec des largeurs d'impulsion de 1 nanoseconde au continu.
Ce module de diode laser délivre des impulsions précises grâce à un générateur d'impulsions embarqué ou sur demande à partir d'un signal TTL externe. C’est le module le plus compact associant de telles performances et une telle modularité.
Choisissez votre longueur d’onde (808, 915, 940, 976, 1064, 1300, 1550 nm etc.) sur le tableau de la fiche produit ou contactez nous pour d’autres longueurs d’ondes.
Ces produits sont maintenant proposés par AeroDIODE, une
nouvelle entreprise spin-off d’ALPhANOV. Le manager produit est disponible pour répondre aux questions techniques et commerciales.
Référence du projet : CCSI
Caractéristiques du produit
- Module diode laser intégré, sécurisé et optimisé
- Durée d’impulsion ajustable de 1 ns au CW
- Jitter
- Fréquence de répétition jusqu’à 4 MHz (250 MHz en option)
- Temps de montée jusqu’à 500 ps
- Ajustement de puissance crête par USB, manuel, ou par signal analogique (0-5 V)
Une IHM dédiée permet d’avoir un contrôle complet de toutes les fonctions et de maintenir une sécurité d’utilisation de la diode laser. L’interface USB comprend un ensemble de librairies : Labview VI, DLLs, Hexa, Python etc.
Ce module diode laser fonctionne de manière autonome ou en série avec d’autres produits de notre gamme :
- Pilote diode laser bas bruit
- Pilote diode pour laser à fibre
- Diode laser 808 nm
- Diode laser 915 nm
- Diode laser 976 nm
- Diode laser 980 nm
- Diode laser 1064 nm
- Diode laser 1550 nm
- Modulateur à fibre optique
- Générateur d'impulsion et de délai
L'ensemble de ces modules constitue une plateforme complète vous permettant de développer plus rapidement des systèmes complexes tels que les lasers à fibre.
Spécifications
| Exemple de modules CCSI | Pulse/CW | Longueur d'onde | Largeur spectral | Puissance - CW | Puissance - impulsions |
|---|---|---|---|---|---|
| nm | nm | nm | nm | ||
| Exemple 1 : 808 nm CW-PM-FBG | CW seulement | 808±5 | 0.2 | 250 | - |
| Exemple 2 : 980 nm CW-PM-FBG | CW seulement | 976±1 | 1.0 | 500 ou 1000 | - |
| Exemple 3 : 1030 ou 1064 nm PM-DFB | Pulse & CW | 1030±2 ou 1064±2 | < 0.2 | 200 | 800 |
| Exemple 4 : 1064 nm Bragg close to the chip | Pulse & CW | 1064±2 | < 0.3 | 300 | 950 |
| Exemple 5 : 1060 nm seeder | Pulse & CW | 1060±10 | < 2.0 | 420 | 800 |
| Exemple 6 : 1420 ou 1450 ou 1500 nm PM-FBG | Pulse & CW | 1450 ou 1450 ou 1480 ou 1500 ± 0.5 | < 2.0 | 350 | 350 |
| Autres longueurs d'ondes : 845, 1310, 1480, 1550, 1950 etc | Pulse & CW |
Synoptique
The referenced media source is missing and needs to be re-embedded.
Applications
- Injection de lasers à fibre
- Test de diodes LIDAR
- Développement laser
- Alignement laser
- Contrôle non destructif
- Télémétrie
- Métrologie
- Synchronisation de caméra haute vitesse
Ces produits sont maintenant proposés par AeroDIODE, une nouvelle entreprise spin-off d'ALPhANOV.
