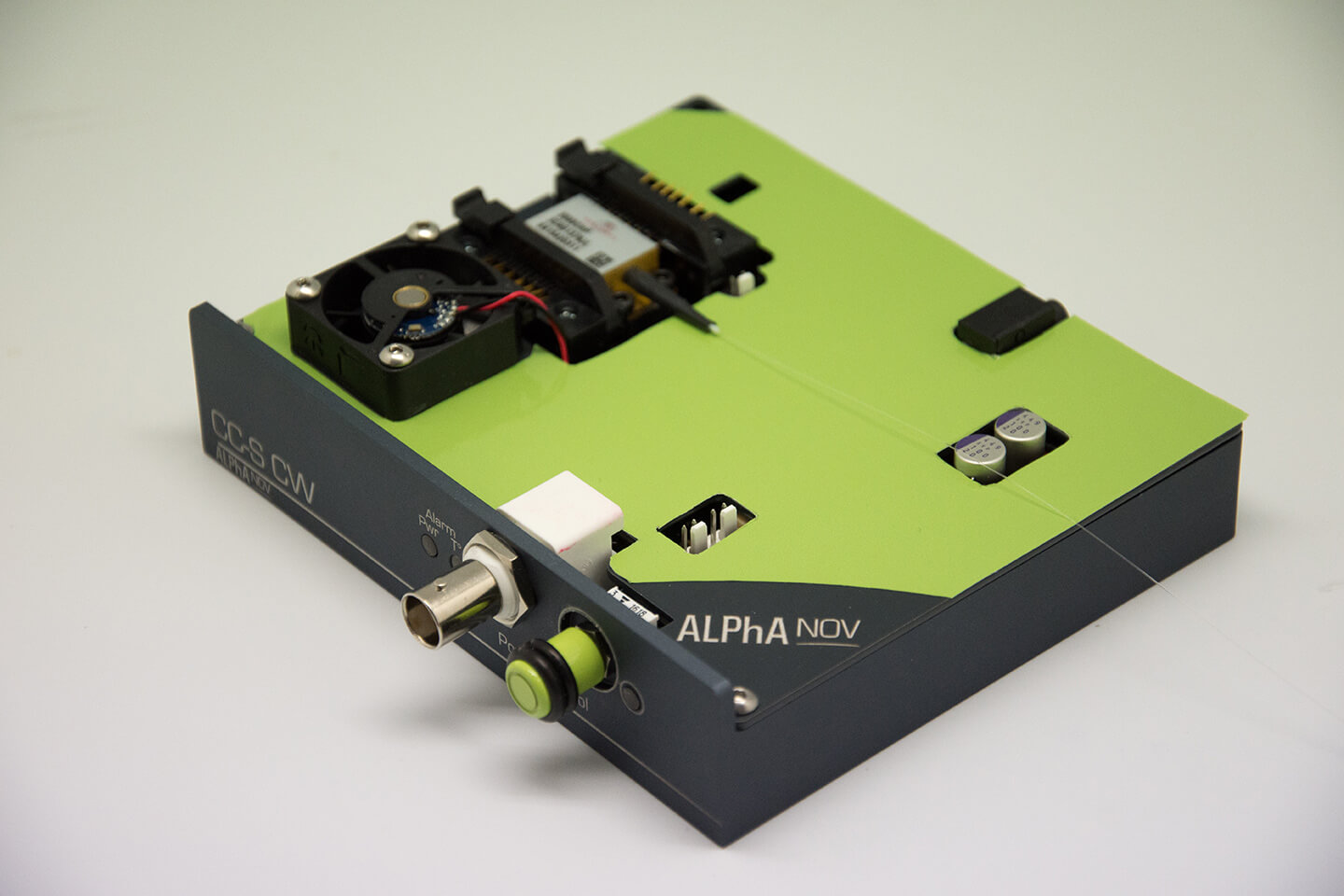

CCS-CW : driver laser pour diodes butterfly
Ce pilote laser en boîtier butterfly avec socket de montage est optimisé pour générer un signal continu bas bruit. Une IHM dédiée permet d’avoir un contrôle complet de toutes les fonctions et de maintenir une sécurité d’utilisation de la diode laser. L’interface USB comprend un ensemble de librairies : Labview VI, DLLs, Hexa etc.
Ce driver laser qui inclut également une régulation en température, délivre un courant de faible bruit qui peut être modulé par un signal externe 0-5 V. Ce produit est compatible avec n’importe quel boîtier butterfly (Type 1, Type 2, Type 2-bias T, etc). Pour certaines applications spécifiques, il est possible d’augmenter la bande passante de la modulation externe jusqu’à 100 kHz.
Ces produits sont maintenant proposés par AeroDIODE, une nouvelle entreprise spin-off d’ALPhANOV. Le manager produit est disponible pour répondre aux questions techniques et commerciales.
Référence produit : CCS-CW
Caractéristiques du produit
- Compatibles diodes butterfly type-1 ou type-2
- Courant ajustable : 0 - 1500 mA
- Résolution en courant (@ 200 mA Set-Point): 0,05 mA
- Tension maxi : 4.8 V (12 V en option)
- Réglage de la puissance manuel, USB ou analogique (0-5 V)
Fiches produit
Ce driver laser fonctionne de manière autonome ou en série avec d’autres produits de notre gamme :
- Pilote diode laser bas bruit
- Pilote diode laser haute puissance
- Pilote diode laser impulsionnel
- Pilote diode laser rapide
- Pilote diode laser multicanaux
- Diode laser 808 nm
- Diode laser 915 nm
- Diode laser 976 nm
- Diode laser 1064 nm
- Diode laser haute puissance
L'ensemble de ces modules constitue une plateforme complète vous permettant de développer plus rapidement des systèmes complexes tels que les lasers à fibre.
Spécifications :
Min | Max (version standard) | Max (version high-current) | |
---|---|---|---|
Courant laser | 0 | 800 mA | 1500 mA |
Résolution en courant (@ 200 mA) |
0,05 mA | - | - |
Tension laser | 0 | 4,8 V | 5 V |
Gamme de température de régulation de diode | 15°C | 50°C | |
Bande passante de modulation |
100 Hz (défaut) ou jusqu'à 100 kHz (option) | ||
Tension/courant TEC | ±1.5 A/3.8 V | ||
Compatibilité & Librairies | Windows XP/7/10 ; DLLs, - Hexa – Labview VIs | ||
Interface | USB | ||
Alimentation | 12 V (220 V/110 V adapteur inclus) |
Synoptique
PIN Configuration
Applications
- Injection de lasers à fibre
- Contrôle non destructif
- Evaluation de VCSEL (version sans socket)
- Détection de GAS / TDLAS
Ces produits sont maintenant proposés par AeroDIODE, une nouvelle entreprise spin-off d'ALPhANOV.
